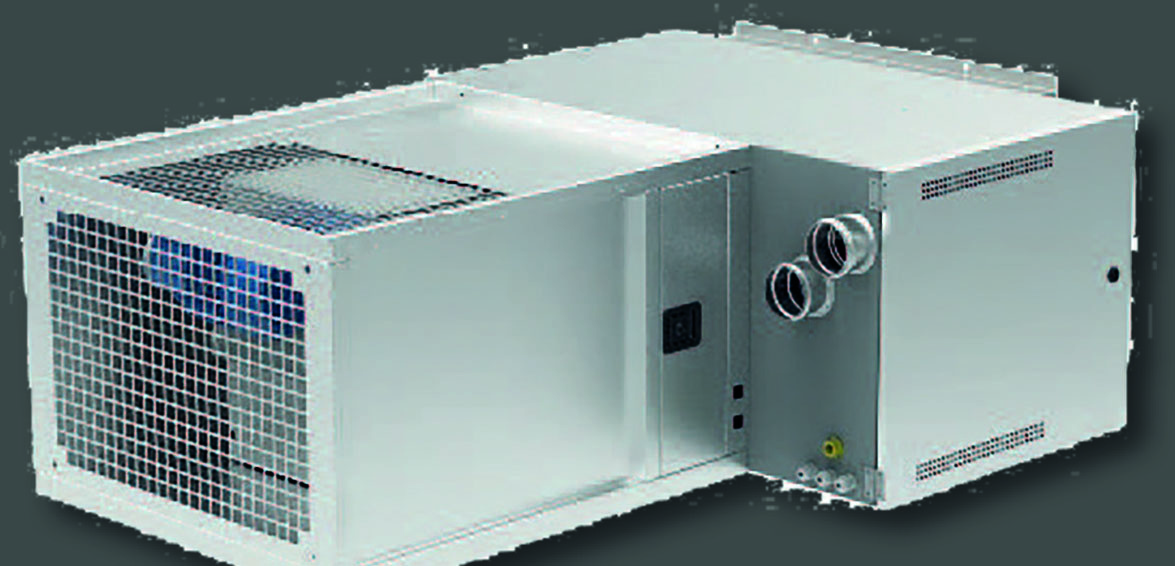

L’appareil à installer lorsque l’air chaud doit être transporté au lieu d’être soufflé sur place : ventilateur centrifuge, caisson de reprise d’air et cadre de départ de gaine intégrés. Quatre modèles de 36,4 à 79,8 kW, jusqu’à 253 Pa de pression statique disponible.
Certains locaux ne permettent pas de suspendre un aérotherme au-dessus des occupants : plafond bas, contrainte esthétique, zone client, poste de travail sensible au courant d’air direct. L’aérotherme centrifuge SEET AC résout ce cas de figure. Il s’installe en local technique ou en périphérie, et distribue l’air chaud par un réseau de gaines jusqu’aux grilles de soufflage.
Là où un ventilateur hélicoïde s'essouffle dès qu'on lui oppose une gaine, le ventilateur centrifuge conserve son débit sous charge : de 211 à 253 Pa de pression statique disponible selon le modèle. C'est ce qui rend le réseau de gaines possible.
Le caisson de reprise intégré accepte l'air recyclé du local comme un apport d'air neuf extérieur. Nous dimensionnons ce mélange selon vos besoins de renouvellement d'air et vos contraintes de consommation.
Le réseau de gaines permet de placer le soufflage exactement où il est utile : une zone de caisses en surpression d'air chaud, un poste de travail isolé, une entrée de bâtiment. La régulation par thermostat à sonde déportée pilote sur la température de la zone traitée, pas sur celle de l'appareil.
Tous les cas où l’aérotherme ne peut pas être suspendu dans le local, ou bien où l’air chaud doit être réparti sur plusieurs points de soufflage depuis une seule source. Nous étudions le tracé du réseau et les pertes de charge avant de valider le modèle.
Maintien d’une zone en surpression d’air chaud, régulée par sonde déportée, sans appareil visible en zone client.
Distribution vers des postes précis d’un grand hall, avec des grilles orientables plutôt qu’un chauffage du volume complet.
Bureaux d’exploitation, salles de réunion et vestiaires adossés à un hall, où la hauteur ne permet pas de suspendre l’appareil.
Espaces recevant du public où l’appareil doit rester hors de vue et hors de portée.
Données constructeur SEET. Le modèle retenu, le tracé du réseau et le nombre d’appareils sont définis après étude thermique et aéraulique du bâtiment.
| Modèle | Unité | AC 35 | AC 45 | AC 60 | AC 80 |
|---|---|---|---|---|---|
| Puissance thermique | kW | 36,4 | 46,3 | 61,1 | 79,8 |
| Débit d'air | m³/h | 4 250 | 5 250 | 7 000 | 9 000 |
| Pression statique disponible | Pa | 211 | 253 | 253 | 247 |
| Puissance utile maxi / mini | kW | 33,5 / 19,1 | 42,7 / 24,4 | 56,0 / 32,3 | 73,0 / 42,1 |
| Rendement maxi / mini | % | 92,2 / 94,8 | 92,2 / 95,1 | 91,6 / 95,2 | 91,4 / 95,2 |
| Efficacité énergétique saisonnière | % | 78,1 | 78,5 | 78,6 | 78,5 |
| Émissions NOx | mg/kWh | < 69 — classe 5 | |||
| Débit gaz naturel G20 | m³/h | 3,47 | 4,41 | 5,82 | 7,60 |
| Débit propane G31 | kg/h | 2,84 | 3,61 | 4,77 | 6,23 |
| Puissance électrique | W | 720 | 1 200 | 1 420 | 1 650 |
| Intensité consommée | A | 1,75 | 2,00 | 3,25 | 3,95 |
| Ø sortie de soufflage | mm | 400 | 500 | 630 | 800 |
| Dimensions L × P × H | mm | 1060 × 1460 × 545 | 1060 × 1460 × 600 | 1060 × 1530 × 710 | 1060 × 1560 × 912 |
| Ø fumées / aspiration air | mm | 2 × Ø 80 | 2 × Ø 100 | ||
| Poids | kg | 145 à 200 selon le modèle | |||
Tension d'alimentation : mono 230 V — 50 Hz — IP 42. Sous réserve de modifications constructeur. Les accessoires de régulation et de programmation comptent parmi les solutions d'économies d'énergie les plus efficaces : 15 à 30 % d'économies avec une régulation programmable (donnée constructeur SEET).
Sur une installation gainée, la performance ne dépend pas seulement de l’appareil : elle dépend du tracé, des sections, de l’isolation des gaines et de l’équilibrage des bouches. Un réseau mal dimensionné annule le bénéfice d’un bon appareil. Nos techniciens sont formés en station technique SEET : retrouvez l’ensemble de nos installations d’aérothermes.
Visite sur site, bilan des déperditions, tracé du réseau, calcul des pertes de charge et des sections, positionnement des grilles de soufflage et de reprise.

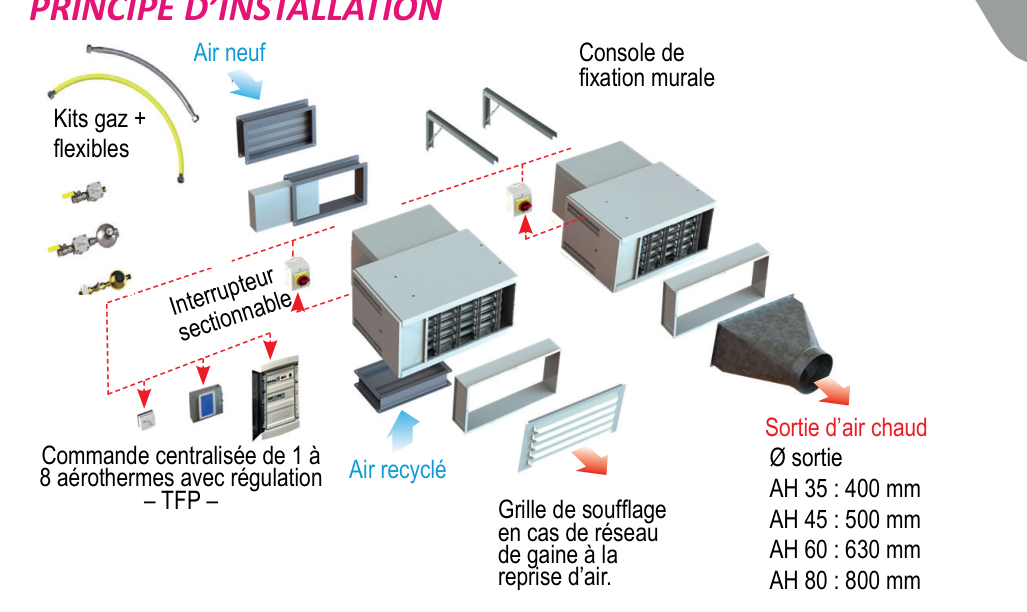

Fixation sur console murale, montage du réseau de gaines isolées, alimentation gaz, évacuation des fumées et amenée d’air, raccordement électrique et fil pilote.
Contrôle de combustion, réglage des deux allures, équilibrage des bouches, réglage du thermostat à sonde déportée, formation de vos équipes.
Maintenance préventive annuelle, nettoyage du brûleur et de l’échangeur, contrôle des sécurités et de l’état du réseau, suivi des dérives de consommation.
Dès que l’air chaud doit parcourir une distance dans une gaine. Un aérotherme hélicoïde souffle librement dans le local et perd très vite son débit si on lui oppose un réseau. Le modèle centrifuge dispose de 211 à 253 Pa de pression statique, ce qui lui permet de vaincre les pertes de charge du réseau et d’alimenter plusieurs bouches.
Il n’y a pas de réponse universelle : tout dépend des sections retenues, du nombre de coudes et du nombre de bouches. C’est le calcul de pertes de charge qui tranche, en le comparant à la pression disponible de l’appareil. Nous réalisons ce calcul pendant l’étude et adaptons les sections plutôt que de surdimensionner l’appareil.
Oui, c’est même l’un des intérêts du caisson de reprise. Le taux d’air neuf se règle en fonction de vos obligations de renouvellement d’air et de vos contraintes de consommation : chauffer de l’air extérieur coûte plus cher que de réchauffer de l’air déjà tempéré. Nous arbitrons ce point avec vous pendant l’étude.
Oui, c’est le principe. Il s’implante en local technique, en réserve ou en périphérie du bâtiment, ce qui libère le volume utile et éloigne le bruit de la zone occupée. Il faut en revanche prévoir l’accès pour la maintenance, l’alimentation gaz et l’évacuation des fumées à cet emplacement.
Une visite annuelle avant la saison de chauffe constitue la base : nettoyage du brûleur et de l’échangeur, contrôle de la combustion et des sécurités, vérification du ventilateur. Sur une installation gainée, nous contrôlons également l’état du réseau et l’encrassement des bouches, qui dégrade progressivement le débit.
Soufflage vers le sol, chauffage et destratification par un seul appareil. Quatre modèles de 36,4 à 79,8 kW.
Soufflage horizontal, 2 allures, cinq modèles. Alternative simple aux solutions à condensation.
Condensation permanente, échangeur aluminium, rendement saisonnier supérieur à 88 %.
De 21 à 1 163 kW, fioul ou gaz, soufflage direct ou par réseau de gaines.
Homogénéisation de la température dans les bâtiments de grande hauteur, éligibles aux CEE.
De 35 à 150 kW, corps de chauffe inox, cascade jusqu’à 4 chaudières, classe NOx 6.
Décrivez-nous votre site : surface, hauteur, zones à traiter, contraintes d’implantation. Nous revenons vers vous avec un tracé de réseau, une proposition de dimensionnement et un devis détaillé. Vous êtes joint par un technicien, pas par une centrale d’appel.
