Le rayonnement basse température appliqué sur toute une longueur de bâtiment : allée de circulation, ligne de postes, travée complète. Sept tailles de 10 à 48 kW, en version épingle ou linéaire, jusqu’à 18 mètres de développé, évacuation par ventouse ou cheminée.

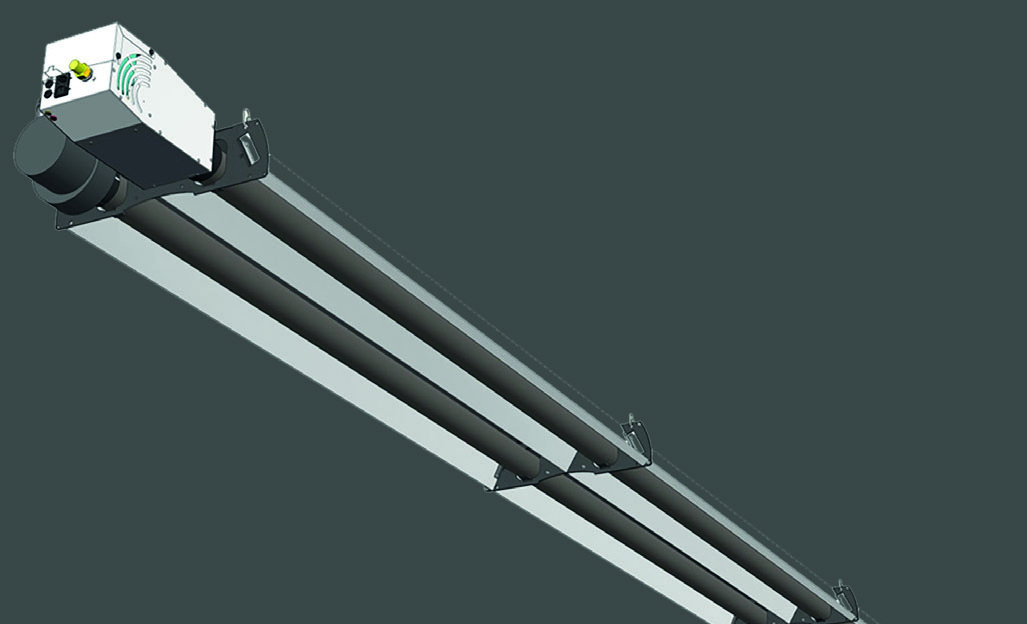

Le tube radiant fonctionne comme le panneau radiant, la chaleur étant dirigée vers le sol sans fluide intermédiaire, mais sur une géométrie linéaire. Un brûleur à flamme longue chauffe un tube émetteur en acier spécial, coiffé d’un réflecteur qui renvoie le rayonnement vers le bas. Résultat : une bande chauffée continue, là où plusieurs panneaux laisseraient des zones froides entre eux.
La température de surface du tube reste modérée par rapport à un brûleur céramique. Le rayonnement est plus doux, sans point chaud localisé, et le confort reste correct même à faible hauteur d'accrochage, dès 4 mètres sur les petits modèles.
La version épingle replie le tube sur lui-même : compacte, de 3,2 à 9,4 mètres, pour traiter une zone. La version linéaire déroule jusqu'à 18,3 mètres en ligne droite, pour suivre une allée, un quai ou une travée. Le choix se fait sur le plan du bâtiment.
L'évacuation des fumées se fait au choix par ventouse ou par conduit de cheminée, ce qui laisse de la latitude sur l'implantation. En cas d'évacuation dans l'ambiance, un apport d'air neuf de 10 m³/h par kW installé devient nécessaire : nous vérifions ce point pendant l'étude.
Locaux de 4 à 10 mètres de hauteur d’accrochage, dès lors que la zone à traiter est longue plutôt que ponctuelle. Nous vérifions la hauteur disponible, le tracé possible et le mode d’évacuation des fumées avant de valider le modèle et sa géométrie.
Bandes de travail continues où le chauffage doit suivre l’alignement des postes plutôt que les traiter un par un.
Circulations et zones de chargement où le rayonnement compense les ouvertures permanentes.
Menuiseries, carrosseries et ateliers mécaniques dont la géométrie est plus longue que large.
Gymnases, terrains couverts et remises de véhicules chauffés à l’occupation.
Données constructeur SEET. Le modèle, la géométrie et l’implantation sont définis après étude du bâtiment et des zones à traiter.
| Modèle | Unité | STR 12N | STR 17N | STR 23N | STR 32N | STR 36N | STR 43N | STR 50N |
|---|---|---|---|---|---|---|---|---|
| Hauteur d'accrochage conseillée | m | 4 à 5 | 4 à 6 | 4 à 7 | 5 à 8 | 5 à 9 | 6 à 10 | 6 à 10 |
| Puissance thermique PCI | kW | 10 | 15 | 20 | 27 | 32 | 40 | 48 |
| Rendement de combustion | % | 93 | 93 | 92 | 92 | 91 | 92 | 90 |
| Rendement de rayonnement | % | 61 | 68 | 68 | 70 | 70 | 65 | 66 |
| Débit gaz naturel G20 | m³/h | 1,11 | 1,59 | 2,12 | 2,86 | 3,39 | 4,23 | 5,08 |
| Débit propane G31 | kg/h | 0,82 | 1,17 | 1,56 | 2,10 | 2,50 | 3,10 | 3,80 |
| Longueur A — épingle / linéaire | mm | 3 209 | 5 409 / 9 557 | 7 609 / 13 999 | 9 398 / 18 272 | |||
| Largeur B — épingle / linéaire | mm | 604 | 604 / 438 | 604 / 438 | 650 / 438 | |||
| Hauteur C | mm | 278 | 278 | 284 | 366 | |||
| Poids — épingle / linéaire | kg | 45 | 70 / 65 | 100 / 95 | 140 / 140 | |||
Alimentation électrique : mono 230 V — 50 Hz. Évacuation par ventouse ou cheminée. En cas d'évacuation des fumées dans l'ambiance, prévoir 10 m³/h d'air neuf par kW installé. Sous réserve de modifications constructeur.

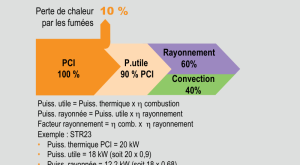

Comprendre le rendement de rayonnement : sur un tube radiant, 10 % de la puissance part avec les fumées et 90 % devient puissance utile, dont environ 60 % par rayonnement et 40 % par convection. Exemple sur un STR 23N : puissance thermique 20 kW, puissance utile 18 kW, puissance rayonnée 12,2 kW, soit un facteur de rayonnement de 61 %.
Sur un tube radiant, le tracé compte autant que la puissance : un appareil de 18 mètres impose une réservation sous toiture, un alignement de points de suspension et une évacuation de fumées à l’extrémité. C’est un travail de plan avant d’être un travail de pose. Voir aussi notre page chauffage par rayonnement.
Relevé des zones à traiter, choix entre version épingle et linéaire, calcul du nombre d’appareils, définition des points de suspension et du mode d’évacuation des fumées.

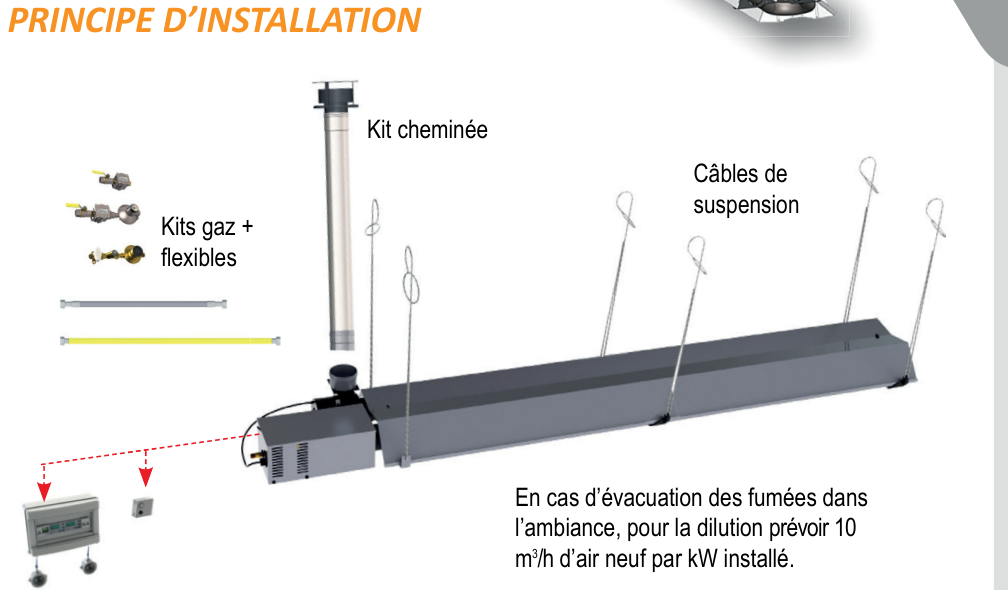

Suspension par crochets et câbles sur la structure, montage du tube et du réflecteur, alimentation gaz par kits flexibles, ventouse ou kit cheminée, raccordement électrique et régulation.
Contrôle de la combustion, vérification de l’extracteur, réglage de l’inclinaison des réflecteurs sur les zones occupées, paramétrage du thermostat, formation de vos équipes.
Maintenance préventive annuelle, contrôle du tube et du réflecteur, nettoyage par le coude démontable, vérification de l’extracteur et des sécurités.
Le tube couvre une bande continue : il suit une allée, une travée ou une ligne de postes, sur 3 à 18 mètres. Le panneau traite une zone ponctuelle : un poste de soudure, une porte, un sas. Sur un bâtiment en longueur, un tube remplace souvent quatre à six panneaux, avec une seule alimentation gaz et un seul point d’évacuation. Nous arbitrons sur plan.
L’épingle replie le tube sur lui-même : de 3,2 à 9,4 mètres de long pour la même puissance, ce qui convient quand la place manque ou quand la zone à traiter est ramassée. La version linéaire déroule jusqu’à 18,3 mètres et couvre une bande beaucoup plus longue. À puissance égale, l’épingle concentre, le linéaire étale.
Il indique la part de puissance réellement émise sous forme de rayonnement, le reste étant transmis par convection. Sur un STR 32N, le rendement de combustion est de 92 % et le rendement de rayonnement de 70 % : sur 27 kW de puissance thermique, environ 17 kW sont effectivement rayonnés vers le sol. C’est cette valeur, et non la puissance nominale, qui détermine le confort perçu.
Cela dépend du mode d’évacuation. Avec une ventouse ou un conduit de cheminée, les fumées sont rejetées à l’extérieur et il n’y a pas d’exigence spécifique liée à leur dilution. En cas d’évacuation dans l’ambiance, il faut prévoir 10 m³/h d’air neuf par kilowatt installé. Nous tranchons ce point pendant l’étude, en fonction de la configuration du bâtiment.
Une visite annuelle avant la saison de chauffe : contrôle de l’état du tube émetteur et du réflecteur, nettoyage par le coude de liaison démontable, vérification de l’extracteur et de sa turbine, contrôle de la combustion et des sécurités, resserrage des suspensions. En ambiance corrosive ou très empoussiérée, une seconde visite est recommandée.
