Quand une chaufferie collective ou industrielle arrive en fin de vie, la même question revient : une seule grosse chaudière, ou plusieurs chaudières plus petites montées ensemble ? Dans la grande majorité des cas, la cascade de chaudières gaz à condensation l'emporte, pour des raisons de rendement, de continuité de service et de maintenance. Ce guide de Plomberie Services 91, chauffagiste industriel en Essonne (91), dans le Loiret (45) et en Île-de-France, explique ce qu'est une cascade, pourquoi la condensation y prend tout son sens, le rôle de la bouteille de découplage, la manière de dimensionner et de régler l'ensemble, et les points de réglementation à connaître avant de lancer un projet.

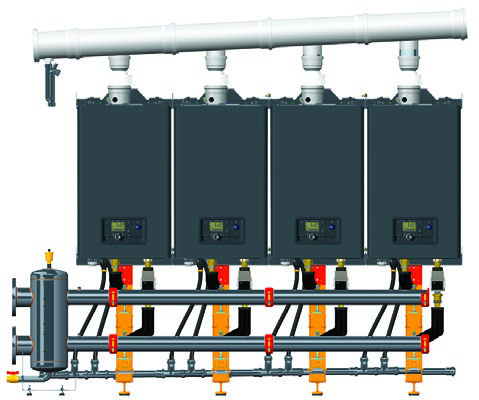

Une cascade réunit deux à plusieurs chaudières, murales ou au sol, raccordées sur des collecteurs communs aller et retour et pilotées par un régulateur de cascade. Vu du bâtiment, l'ensemble est une seule source de chaleur. Vu de la chaufferie, chaque chaudière est un module que l'on peut démarrer, arrêter ou isoler séparément.
Le régulateur décide combien de chaudières fonctionnent et à quelle puissance, selon la demande et la température extérieure. Les puissances vont de quelques dizaines à plusieurs centaines de kW : copropriétés, tertiaire, établissements publics et une bonne partie des besoins de chaufferie industrielle. Le cas type est le bâtiment collectif, documenté dans notre cas client sur le remplacement d'une chaufferie collective par une cascade à condensation en Essonne, qui illustre ce guide.
Une chaudière classique rejette ses fumées chaudes, avec la vapeur d'eau produite par la combustion. Une chaudière à condensation refroidit ces fumées jusqu'à ce que cette vapeur se condense, et récupère l'énergie libérée. Pour cela, l'eau de retour du réseau doit être assez froide, de l'ordre de 55 °C ou moins. L'ADEME le rappelle : la performance dépend autant du réglage et du réseau que de l'appareil.
Une chaudière à condensation module sa puissance sur une large plage, et son rendement est meilleur à faible charge qu'à pleine charge, parce que les fumées ont le temps de se refroidir dans l'échangeur. Or un bâtiment ne demande sa puissance maximale que quelques jours par an. La cascade exploite cette propriété : plusieurs chaudières qui modulent restent dans la zone où la condensation est maximale.
Remplacer des chaudières de plus de quinze ans, entartrées et sans condensation, par une cascade bien réglée permet souvent jusqu'à 30 % d'économies de gaz. C'est un ordre de grandeur : le gain réel dépend de l'ancienne installation, des retours et de la régulation. Il s'ajoute aux leviers de notre guide pour réduire la facture de chauffage industriel.
En mi-saison, une seule chaudière tourne, à puissance réduite. Une grosse chaudière unique serait contrainte à des cycles courts (démarrage, montée en température, arrêt), qui usent le brûleur et dégradent le rendement. La cascade adapte le nombre de chaudières actives à la demande.
Si une chaudière se met en défaut, les autres prennent le relais : le bâtiment perd une partie de sa puissance maximale, mais reste chauffé, ce qui laisse le temps d'intervenir. Pour une copropriété ou une école, c'est souvent l'argument décisif en faveur du chauffage collectif en cascade.
Chaque chaudière est raccordée aux collecteurs par des vannes d'isolement : entretien, remplacement d'une pièce ou contrôle de combustion se font chaudière par chaudière, sans couper le chauffage.
Une cascade murale se monte sur un châssis, dans un local parfois exigu. Chaque appareil se porte à deux et passe par une porte standard, là où une chaudière au sol imposerait un levage.
Avec une réserve sur les collecteurs, on ajoute une chaudière sur le châssis existant si le bâtiment s'agrandit, plutôt que de tout remplacer.

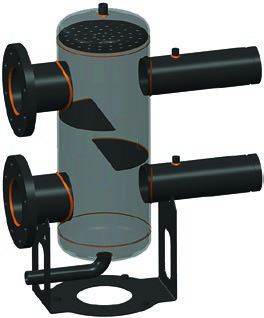

La bouteille de découplage est un cylindre placé entre le circuit primaire (chaudières et leurs pompes) et le circuit secondaire (réseau du bâtiment et ses pompes). Discrète sur le plan, elle conditionne la fiabilité de la cascade.

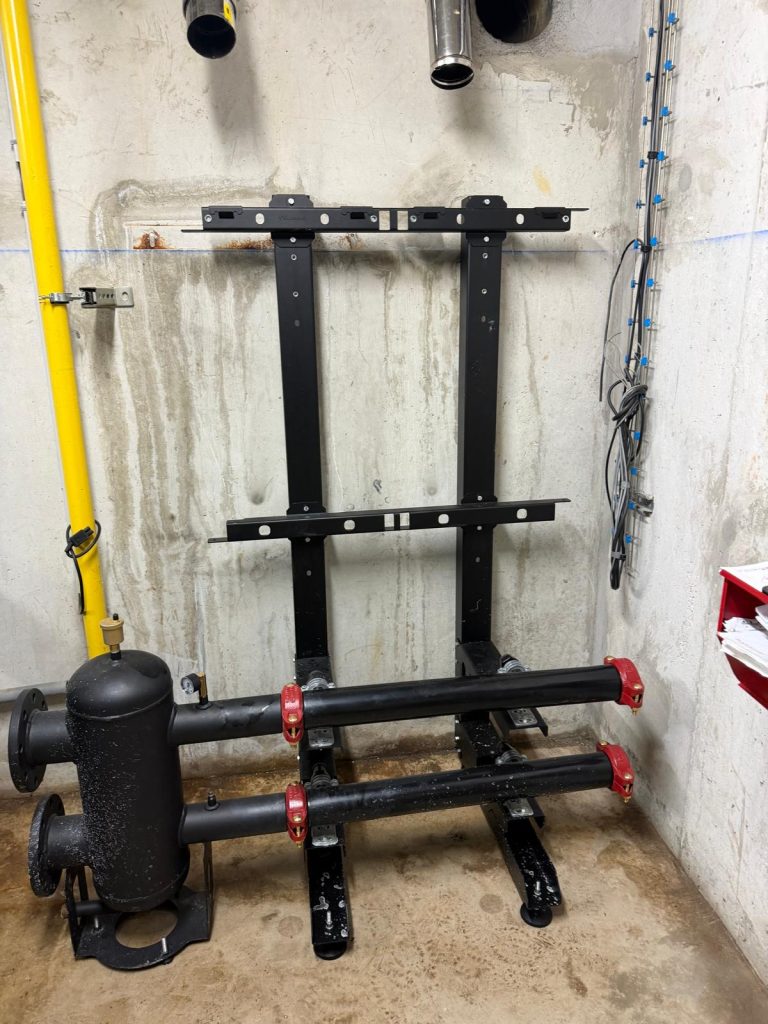

Sans bouteille, les pompes du réseau imposent leur débit aux chaudières. Débit trop faible : la chaudière chauffe trop vite et se met en sécurité. Débit trop fort : elle ne tient pas sa température et enchaîne les cycles courts. Résultat : mises en sécurité à répétition, usure prématurée et rendement dégradé, matériel neuf ou pas. Sur le chantier cité plus haut, le squelette hydraulique a été monté avant même de suspendre les chaudières.
La puissance des anciennes chaudières n'est pas une base de dimensionnement : elle intègre des marges d'origine et ignore les travaux d'isolation réalisés depuis. Le point de départ est un calcul des déperditions, complété par l'analyse du réseau, car un réseau déséquilibré donne l'illusion d'un manque de puissance. Surdimensionner, c'est payer des chaudières qui ne serviront que quelques jours par an.
Deux chaudières couvrent la plupart des bâtiments collectifs et du petit tertiaire. Trois ou quatre se justifient lorsque la puissance totale est élevée, lorsque le bâtiment ne tolère aucune interruption (santé, process industriel) ou lorsque les besoins varient fortement entre été et hiver, par exemple avec une forte demande d'eau chaude.
Le régulateur définit l'ordre de démarrage des chaudières et une rotation périodique de la chaudière « meneuse », pour répartir les heures de fonctionnement. La loi d'eau fixe la température de départ selon la température extérieure : plus elle est basse, plus les retours sont froids et plus les chaudières condensent. Une loi d'eau trop haute, héritée de l'ancienne installation, fait perdre une partie du bénéfice. Ces réglages sont approfondis dans notre guide sur la régulation et le pilotage du chauffage industriel.
Les fumées d'une chaudière à condensation sont froides et humides et exigent des conduits adaptés. En cascade murale, chaque chaudière est le plus souvent raccordée à une ventouse inox concentrique, qui prélève l'air comburant à l'extérieur et y rejette les fumées. Les condensats, légèrement acides, sont évacués vers un rejet adapté, neutralisés si nécessaire. Ces points s'ajoutent aux règles d'une installation de chauffage gaz industriel.

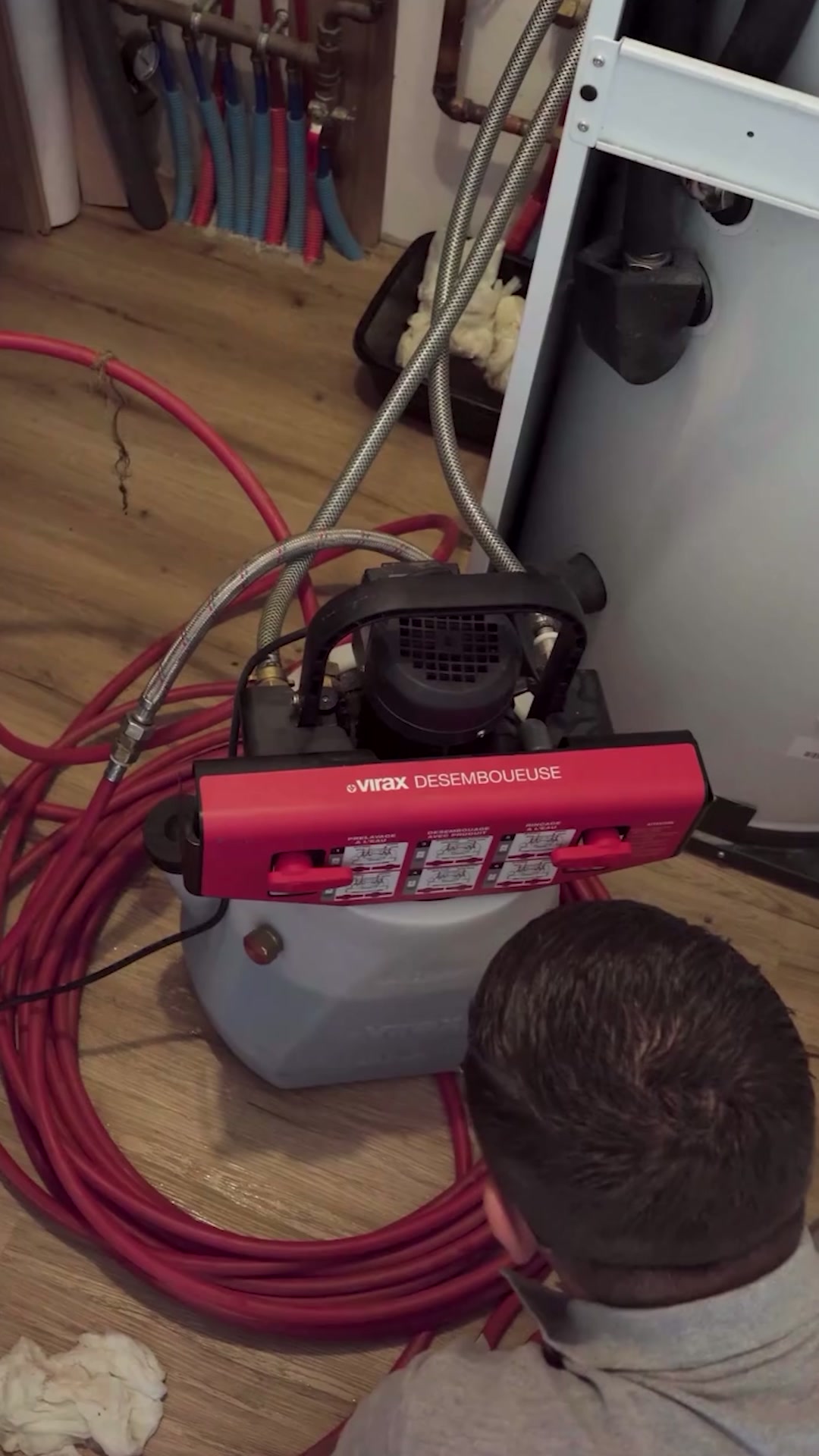

Une cascade se règle à l'analyseur de combustion, chaudière par chaudière, après contrôle d'étanchéité gaz, désembouage et mise à l'eau. Paramétrage de la cascade et de la loi d'eau, puis essais de sécurité, terminent l'intervention. Le déroulé est dans notre guide de la chaufferie gaz industrielle et illustré dans le cas client cité plus haut.
La chaudière unique coûte moins cher à l'achat et se règle plus simplement. Le tableau résume les critères de choix.
| Critère | Chaudière unique | Cascade de chaudières à condensation |
|---|---|---|
| Investissement initial | Plus faible | Plus élevé (châssis, collecteurs, bouteille, régulateur) |
| Rendement en mi-saison | Cycles courts à charge partielle | Une seule chaudière module : condensation maximale |
| Secours en cas de panne | Aucun : bâtiment sans chauffage | Les autres chaudières maintiennent le service |
| Maintenance | Arrêt total du chauffage | Chaudière par chaudière, sans coupure |
| Place et manutention | Chaudière au sol, levage parfois nécessaire | Murales sur châssis, local exigu possible |
| Évolutivité | Remplacement complet | Ajout d'une chaudière sur les collecteurs |
Le surcoût de la cascade se compare au coût d'une saison sans secours et aux économies de gaz sur la durée de vie de l'installation : le calcul est rarement défavorable.
Raccordements gaz, coupures et essais d'étanchéité relèvent du NF DTU 61.1 relatif aux installations de gaz. En cascade, chaque chaudière a sa vanne de coupure et l'ensemble est contrôlé à la mise en service.
À partir de 1 MW de puissance thermique nominale totale, une installation de combustion relève de la rubrique 2910 des installations classées (Cegibat GRDF), avec déclaration et prescriptions sur le local, les rejets et les contrôles. La plupart des cascades murales en collectif restent sous ce seuil, mais le calcul porte sur la puissance cumulée. Les règles applicables au local et aux conduits sont dans notre guide sur la conformité d'une chaufferie (DTU, ICPE).
Chaque chaudière de 4 à 400 kW doit recevoir un entretien annuel réglementaire : contrôle de combustion, nettoyage, réglages. Sur une cascade, il porte sur chaque appareil, la bouteille de découplage, les purgeurs et le régulateur. Nos contrats de maintenance P1, P2 et P3 couvrent préventif et curatif, avec disponibilité 24 h/24 sous contrat. En cas de défaut, notre guide sur le diagnostic et le dépannage d'une chaudière industrielle aide à qualifier la panne avant l'intervention.
Deux chaudières suffisent pour la plupart des copropriétés et des bâtiments tertiaires moyens : modulation en mi-saison et secours mutuel sont assurés. On passe à trois ou quatre lorsque la puissance totale est élevée, lorsque le bâtiment ne tolère aucune interruption ou lorsque les besoins varient fortement.
C'est déconseillé. Le régulateur de cascade dialogue avec chaque chaudière selon un protocole propre au fabricant, et les courbes de modulation doivent être cohérentes pour que la répartition de charge fonctionne. Une cascade homogène se règle et se maintient plus simplement, avec une rotation de la chaudière meneuse sans déséquilibre.
Oui, dès que le circuit des chaudières et celui du bâtiment ont leurs propres pompes, ce qui est le cas de toute cascade. Sans elle, les débits du réseau s'imposent aux chaudières, qui enchaînent mises en sécurité et cycles courts. La bouteille stabilise les débits, dégaze et piège les boues, pour un coût faible.
Avec un entretien annuel sérieux, un réseau désemboué et une loi d'eau bien réglée, une chaudière gaz à condensation fonctionne couramment plus de quinze ans. La cascade prolonge cette durée grâce à la rotation, qui répartit les heures de fonctionnement, et permet de remplacer une chaudière à la fois.
C'est même le cas d'usage le plus fréquent. Une copropriété ne peut pas rester sans chauffage ni eau chaude : le secours de la seconde chaudière et la maintenance sans coupure répondent à cette contrainte. Les chaudières murales s'installent dans le local existant, sans levage. Le syndic dispose d'une chaufferie économe, fiable et évolutive.
Copropriété, tertiaire, établissement public ou site industriel : le nombre de chaudières, la bouteille de découplage et la loi d'eau se déterminent sur place, à partir de votre bâtiment et de votre réseau. Plomberie Services 91 conçoit, installe, met en service et entretient des cascades de chaudières gaz à condensation en Essonne (91), dans le Loiret (45) et en Île-de-France. L'étude et le devis sont gratuits.
